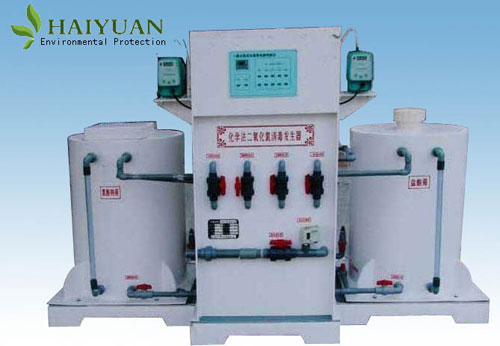

| 化學法二氧化氯發生器 |
|
|
 |
|
|
化學法工作原理及組成:
HB系列學法二氧化氯發生器采用兩種化學法反應方法產生二氧化氯。
1、氯酸鈉產生二氧化氯，化學反應式如下：
主反應 ：NaClO3＋2HCl ==ClO2＋1/2Cl2＋NaCl＋H2O
副反應 ： NaClO3＋6HCl==3Cl2＋NaCl＋3H2O
2、亞氯酸鈉產生二氧化氯，反應式如下：
5NaClO2 ＋4HCl==4ClO2＋5NaCl＋2H2O
以上反應的原料經各自的計量裝置，準確計量后投加到反應器中，反應生成二氧化氯氣體，經射流器抽吸與水混合制成高效的二氧化氯消毒液。
特點：
1、采用先進的原料配方，轉化效率高，氯酸納在70%以上，亞氯酸納在95%以上。
2、設計結構緊湊，占地面積小，操作簡單，維護簡單安全。使用年限長。
3、自動化程度高，控制系統可根據水質變化自動定比調節投藥量，并且設有缺水停機，無藥停機等各種安全保護設施。
4、規格品種齊全，二氧化氯發生器從50g-2000g/h。
應用范圍：
1、自來水、二次供水消毒。
2、醫院污水處理。
3、游泳池循環水消毒。
4、含酚、氰廢水無毒化處理。
5、工業循環水殺菌、滅藻。
6、紙漿、織物漂白。
7、工業廢水處理消毒。
8、工業污水強氧化劑。
設備安裝外形尺寸表：
|
發生器型號 |
L |
B |
H |
Dn1 |
Dn2 |
|
掛
壁
式 |
HB-50 |
600 |
300 |
900 |
20 |
20 |
|
HB-100 |
600 |
300 |
900 |
20 |
20 |
|
HB-200 |
600 |
300 |
900 |
20 |
20 |
|
柜
式 |
HB-400 |
700 |
500 |
1000 |
25 |
25 |
|
HB-500 |
700 |
500 |
1000 |
25 |
25 |
|
HB-800 |
700 |
500 |
1200 |
25 |
25 |
|
HB-1000 |
700 |
500 |
1500 |
25 |
25 |
|
HB-2000 |
900 |
700 |
1500 |
32 |
32 |
|
HB-3000 |
900 |
700 |
1600 |
32 |
32 |
|
HB-5000 |
900 |
700 |
1800 |
32 |
32 |
|
HB-8000 |
900 |
700 |
1800 |
40 |
40 |
|
HB-10000 |
900 |
700 |
1800 |
40 |
40 |
|
HB-12000 |
1000 |
800 |
2000 |
40 |
40 |
|
HB-15000 |
1000 |
800 |
2000 |
50 |
50 |
|
HB-20000 |
1000 |
800 |
2000 |
50 |
50 |
設備主要技術參數：
|
發生器
型號 |
ClO2發生量g/h |
NaClO2
配制
濃度 |
NaClO3
配制
濃度 |
HCl
配制
濃度 |
工作溫度 |
進出口接管
mm |
稀釋水
入口壓
力MPa |
消毒液出口
壓力 |
耗電量
（自動、
電動型） |
安裝
形式 |
外形尺寸 |
|
HB-50 |
50 |
10 |
30 |
30（10） |
5-40℃ |
20 |
0.25-0.44 |
≤0.1 |
0.4 |
掛
壁
式 |
600×300×900 |
|
HB-100 |
100 |
10 |
30 |
30（10） |
20 |
0.4 |
600×300×900 |
|
HB-200 |
200 |
10 |
30 |
30（10） |
20 |
0.4 |
600×300×900 |
|
HB-400 |
400 |
10 |
30 |
30（10） |
25 |
0.4 |
柜
式 |
700×500×1000 |
|
HB-500 |
500 |
10 |
30 |
30（10） |
25 |
0.4 |
700×500×1000 |
|
HB-800 |
800 |
23 |
30 |
30 |
25 |
0.4 |
700×500×1200 |
|
HB-1000 |
1000 |
23 |
30 |
30 |
25 |
0.4 |
700×500×1500 |
|
HB-2000 |
2000 |
23 |
30 |
30 |
25 |
1.0 |
900×700×1500 |
|
HB-3000 |
3000 |
23 |
30 |
30 |
32 |
1.0 |
900×700×1600 |
|
HB-5000 |
5000 |
23 |
30 |
30 |
32 |
1.5 |
900×700×1800 |
|
HB-8000 |
8000 |
23 |
30 |
30 |
40 |
1.5 |
900×700×1800 |
|
HB-10000 |
10000 |
23 |
30 |
30 |
40 |
4.0 |
900×700×1800 |
|
HB-12000 |
12000 |
23 |
30 |
30 |
40 |
4.0 |
1000×800×2000 |
|
HB-15000 |
15000 |
23 |
30 |
30 |
50 |
4.0 |
1000×800×2000 |
|
HB-20000 |
20000 |
23 |
30 |
30 |
50 |
4.0 |
1000×800×2000 |
投藥量參考表：
|
項目 |
飲用水 |
工業循環水 |
游泳池水 |
醫院污水 |
淋浴水 |
工業污水 |
中水 |
|
用藥量g氣/m3.水 |
1-2 |
3-8 |
2-5 |
20-30 |
0.5-2 |
0.1-0.5 |
8-12 |
設備選型：
|
處 理 能 力 |
|
發生器型號 |
ClO2發生量g/h |
飲用水m3/h |
游泳水m3/h |
醫院污水m3/h |
中水m3/h |
循環水m3/h |
|
HB-50 |
50 |
25-50 |
10-25 |
2-3 |
5 |
20 |
|
HB-100 |
100 |
50-100 |
20-50 |
5-8 |
10 |
40 |
|
HB-200 |
200 |
100-200 |
50-100 |
8-10 |
20 |
80 |
|
HB-400 |
400 |
200-400 |
100-200 |
10-15 |
40 |
160 |
|
HB-500 |
500 |
250-500 |
125-250 |
15-18 |
50 |
200 |
|
HB-800 |
800 |
400-800 |
250-400 |
25-30 |
80 |
300 |
|
HB-1000 |
1000 |
500-1000 |
400-500 |
30-40 |
100 |
400 |
|
HB-2000 |
2000 |
1000-2000 |
800-1000 |
80-100 |
200 |
800 |
|
HB-3000 |
3000 |
1500-3000 |
1000-1500 |
150-200 |
300 |
1200 |
|
HB-5000 |
5000 |
2500-5000 |
1500-2500 |
200-250 |
500 |
2000 |
|
HB-8000 |
8000 |
4000-8000 |
3000-4000 |
300-400 |
800 |
3200 |
|
HB-10000 |
10000 |
5000-10000 |
4000-5000 |
400-500 |
1000 |
4000 |
|
HB-12000 |
12000 |
6000-12000 |
5000-6000 |
500-600 |
1200 |
4400 |
|
HB-15000 |
15000 |
7500-15000 |
6000-7500 |
600-750 |
1500 |
5200 |
|
HB-20000 |
20000 |
10000-2000 |
8000-10000 |
800-1000 |
2000 |
6000 |
配套貯藥箱尺寸表
|
型號
項目
|
HB—
50、100、200 |
HB—
400、500 |
HB—
1000、2000、3000、5000 |
HB—
8000、10000、12000 |
HB—
15000、20000 |
|
容積 |
250 |
400 |
1000 |
1500 |
2000 |
|
罐徑mm |
670 |
780 |
1150 |
1250 |
1360 |
|
高度mm |
750 |
950 |
1100 |
1300 |
1500 |
|
接口DN |
20 |
20 |
25 |
25 |
40 | |
|
|
|
|
|
|
 |
